聚合物鋰電池化成原理及SEI膜的形成

　　當鋰電池廠家在聚合物鋰電池制造后，通過一定的充放電方式將其內部正負極物質激活，改善電池的充放電性能及自放電、儲存等綜合性能的過程稱為化成。

　　什么是聚合物鋰電池化成？

　　鋰電芯的化成是電池的初使化，使電芯的活性物質激活，即是一個能量轉換的過程。

　　鋰電芯的化成是一個非常復雜的過程，同時也是影響電池性能很重要的一道工序，因為在Li+第一次充電時，Li+第一次插入到石墨中，會(huì )在電池內發生電化學反應, 在電池首次充電過程中不可避免地要在碳負極與電解液的相界面上、形成覆蓋在碳電極表面的鈍化薄層，人們稱之為固體電解質相界面或稱SEI膜(SOLID ELECTROLYTE INTERFACE）。

　　SEI膜的形成一方面消耗了電池中有限的鋰離子，這就需要使用更多的含鋰正極極料來補償初次充電過程中的鋰消耗；另一方面也增加了電極/電解液界面的電阻造成一定的電壓滯后。

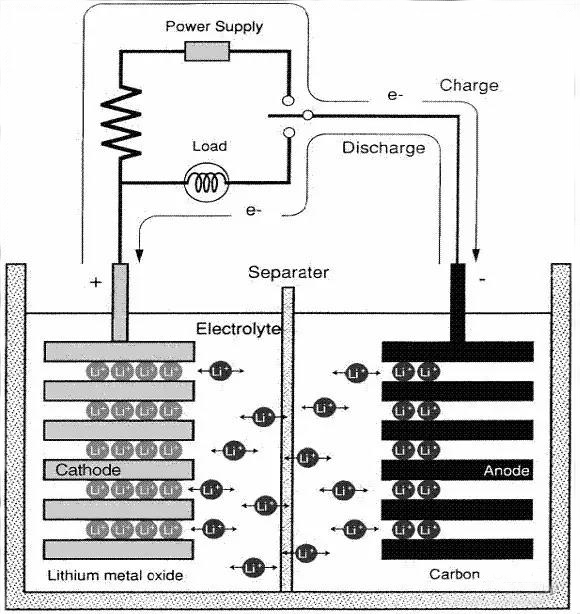

　　聚合物鋰電池化成原理

　　聚合物鋰電池SEI膜形成機制

　?、僭谝欢ǖ呢摌O電位下，電極/電解液相界面的鋰離子與電解液中的溶劑分子等發生不可逆反應；

　?、诓豢赡娣磻饕l(fā)生在電池首次充電過程中；

　?、垭姌O表面完全被SEI膜覆蓋后，不可逆反應即停止；

　?、芤坏┬纬煞€定的SEI膜，充放電過程可多次循環進行。

　　聚合物鋰電池SEI膜組成成分

　　正極確實也有層膜形成,只是現階段認為其對電池的影響要遠遠小于負極表面的SEI膜，因此本文著重討論負極表面的SEI膜（以下所出現SEI膜未加說明則均指在負極形成的）。

　　負極材料石墨與電解液界面上通過界面反應能生成SEI膜 ,多種分析方法也證明SEI 膜確實存在，厚度約為100～120nm，其組成主要有各種無機成分如Li2CO3 、LiF、Li2O、LiOH 等和各種有機成分如ROCO2Li 、ROLi 、(ROCO2Li) 2 等。

　　烷基碳酸鋰和Li2CO3均為3.5V前形成SEI膜的主要成分，烷基碳酸鋰和烷氧基鋰為3.5V后形成SEI膜的主要成分。

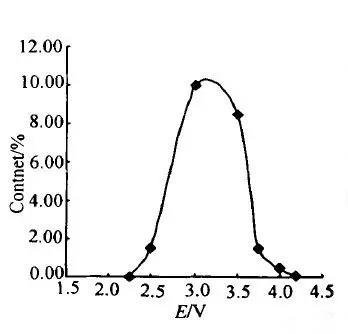

　　聚合物鋰電池化成氣體產生與電壓關系

　　化成過程中其產氣總量于電壓3.0V處最大，而當化成電壓大于3.5V后，則產生的氣體就迅速減少?；呻妷盒∮?.5V時，產生的氣體主要為H2和CO2等;隨著化成電壓的升高，在3.0V~3.8V的范圍內，氣體的組成主要是C2H4，超出3.8V以后，C2H4含量顯著下降，此時產生的氣體成分主要為C2H6和CH4。其中，3.0V~3.5V之間為SEI層的主要形成電壓區間。而在這一電壓區間，產生的氣體組分主要為C2H4.因此可以認為,這時SEI層的形成機理主要是電解液溶劑中EC的還原分解。

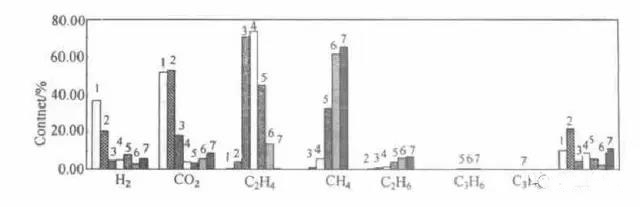

　　化成產生氣體分類

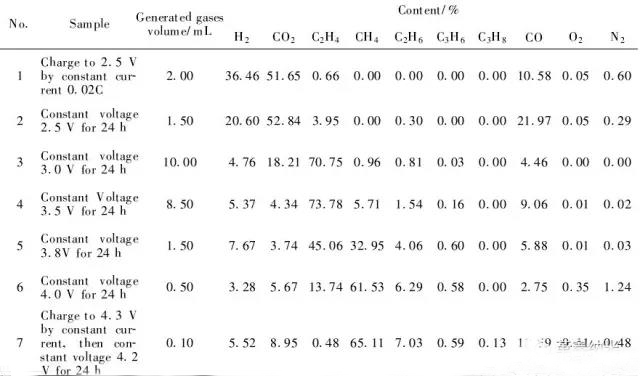

　　化成產生氣體成分比較

　　化成產生氣體的原因及機理

　　當聚合物鋰電池電解液采用1mol/L LiPF6-EC~DMC~EMC(三者體積比1：1：1)化成電壓小于2.5V下，產生的氣體主要為H2和CO2等；化成電壓為2.5V時，電解液中的EC開始分解，電壓3.0~3.5V的范圍內，由于EC的還原分解，產生的氣體主要為C2H4；而當電壓大于3.0V時，由于電解液中DMC和EMC的分解，除了產生C2H4氣外，CH4,C2H6等烷烴類氣體也開始出現；電壓高于3.8V后,DMC和EMC的還原分解成為主反應。此外，當化成電壓處3.0~3.5V之間，化成過程中產生的氣體量最大；電壓大于3.5V后，由于電池負極表面的SEI層已基本形成。因此，電解液溶劑的還原分解反應受抑制，產生的氣體的數量也隨之迅速下降。

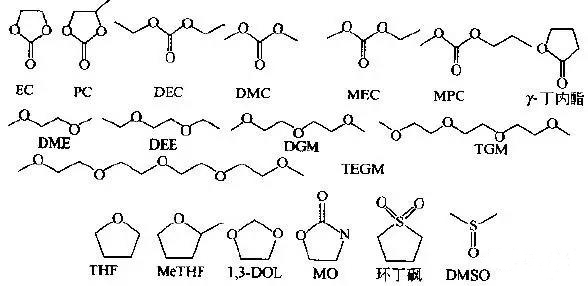

　　電解液中主要的有機溶劑結構

　　EC為碳酸乙烯酯；PC為碳酸丙烯酯；DEC為二乙基碳酸酯；DMC為二甲基碳酸酯；DME為二甲氧基乙烷；DOL為二氧戊烷； MEC為甲基乙基碳酸酯

　　化成過程中的主要化學反應

　　正極反應：

　　LiCoO2=Li1-xCoO2+xLi++xe-

　　負極反應：

　　6C+xLi++xe-=LixC6

　　電池總反應：

　　LiCoO2+6C=Li1-xCoO2+LixC6

　　電壓低于2.5V時

　　H2O+e→OH-+1/2H2 (g)

　　OH-+ Li+→ Li OH (s)

　　LiOH+Li++e→LiO(s)+1/2H2(g)

　　LiPF6→LiF+PF5

　　PF5+H2O→2HF+PF3O

　　LiCO3+2HF→LiF+H2CO3

　　H2CO3→H2O+CO2(g )

　　SEI層形成過程中的主要反應：

　　EC+ e →EC·(EC自由基 ）

　　2EC·+2Li+→CH2=CH2 (g)+(CH2OCO2Li)2 (s)

　　EC+2e→CH2=CH2 (g)+CO32-

　　CO32- + 2Li+→Li2CO3

　　EC+2Li++2e→CH3OLi (s) + CO (g)

　　DMC + e+ Li+→CH3OCO2Li (s)+CH3·

　　DMC+ e+ Li+→CH3OLi (s)+CH3OCO2

　　CH3OCO2+CH3·→CH3OCO2CH3

　　EMC+ e+ Li+→CH3OCO2Li (s)+C2H5·

　　CH3·+1/2H2→CH4

　　C2H5·+1/2H2→C2H6

　　CH3·+CH3·→C2H6

　　C2H5·+CH3·→C3H8

　　DMC+2Li++2e→CH3OLi (s) + CO (g)

　　SEI膜形成中的主要化學現象

　　在聚合物鋰電池化成的過程中不僅僅是電能與化學能的轉換，同時也伴隨著熱能的轉化；在化成中的化學反應產生的氣體包括H2，CO，CO2，C2H4，CH4，C2H6· · · ，所以在化成時電芯都有一個氣囊，目的就是排出化成中產生的氣體。

　　 SEI膜形成的質量、穩定性、界面的優化是決定電池壽命不可忽視的重要因素。

　　化成設備

　　ATL用于生產的主要的化成設備為杭州可靠性?xún)x器廠生產的聚合物鋰電池化成系統分為2A/2.5A/3A等幾種類型，按project又分成氣壓針床式/裝架式/插老化板幾種

　　    LIP—3AHB01（512高溫）

　　    LIP—3AB01（512常溫）

　　    LIP—3AHF04（576高溫）

　　    LIP—3AF04（768常溫）

　　    LIP—3AP02（3A裝架機）

　　    LIP—2AP02（2A裝架機）

　　    LIP—3AHB01W（恒功率）

　　    LIP—0.5AHB01（0.5A高溫）

　　    LIP—0.2AHB01（0.2A高溫）

　　化成設備的工作原理

　　化成設備工作狀態

　　使電池在四種工作狀態下切換，記錄在每一種狀態下測試的數據，

　　對電池性能分析提供了詳細的數據源。

　　     - -(休眠）

　　     CC（恒流充電）

　　     CV（恒壓充電）

　　     DC（恒流放電）容量測試才有恒流放電，化成沒有放電流程。

　　     CPD（恒功率放電）恒功率機器專有。

　　化成設備電路原理

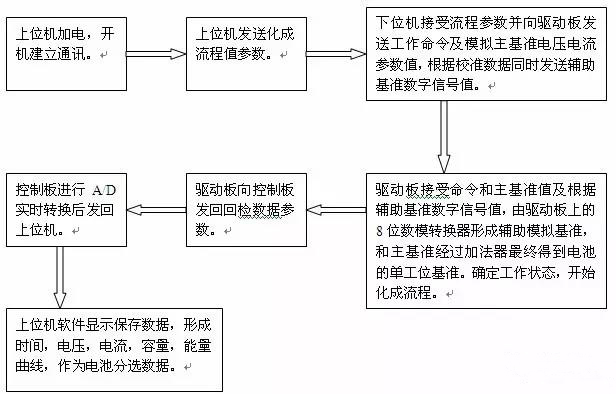

　　化成機器工作原理

　　校準原理：

　　    采用繼電器及穩壓管串聯,分別給每個工位根據校準流程參數進行充放電,及恒壓充電,在這過程中用6.5位的高精度表進行監控。記錄每個工位的實際參數。同時機器上的控制板也返回每個對應的回檢參數。每個工位根據不同的參數大小需要測試15次以上。上位機的校準軟件根據這兩個參數算出K值和B值。從K.B值中求出其工位的線性參數。根據其工位的線性參數來判斷其工位的電路元件誤差值。把每個工位的線性參數集合在一起通過校準軟件寫入AT28C256的芯片里。每個工位經過校準后，根據其線性參數來執行其工位相對當前的流程值補上差值。使實際電流電壓參數和回檢值一致。

　　化成設備日常監控及維護

　　通道精度檢查

　　現在A(yíng)TL-SSL化成設備的精度除開裝架機器外，所有的化成機精度電壓都在±2mV，電流都在±2mA之內。

　　化成機器通訊線連接是否良好

　　高溫化成應檢查溫度表

　　測試機器高溫送風馬達運轉時聲音是否正常

　　老化板檢查

　　1.夾子

　　夾子松勁度及彈性是否良好，是否破損，是否掉膠墊

　　2.金手指

　　金手指完好無損，光潔度要好，干凈清潔，銅箔粘貼要牢固

　　3.金手指外緣是否平整

　　金手指外緣的PCB板要平整，不能凹凸不平。

　　4.老化板是否變形，松動，少螺絲

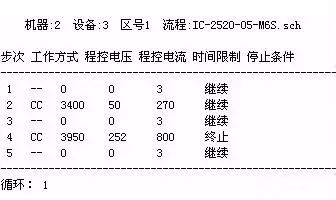

　　化成測試流程

　　第一步休眠

　　第二步恒流充電

　　以0.02C恒流充電270min，小電流充電目的使形成的SEI膜質量、界面更好,但形成的SEI膜不穩定，易與前面的分解產物發生反應，需進一步充電使SEI膜趨于穩定。

　　第三步休眠

　　目的是使兩次充電有一個轉換過程,并達到消除極化的作用。

　　第四步恒流充電

　　以0.1C充電到3.95V，在SEI膜基本形成后以稍大一點電流充，不但節約更多時間；且形成的SEI膜致密，熱穩定性更好，此時的SEI膜將電解液與石墨完全隔開，只許離子通過到達石墨層。但此時電壓不能充得太高易造成析鋰。

　　名詞解釋:

　　休眠:在化成測試中表現為不做充電或放電,起到不同倍率充電流程間的轉換作用；

　　CC: constant current charge(即恒流充電)，

　　0.1C:其中0.1是倍率，C代表其容量值，如一電芯的容量是500mAh，則充電電流0.1*500則為50mA

　　化成測試時應留意的幾點

　　夾電池前應檢查backing時間及靜置時間

　　夾電池時應先檢查老化板金手指及夾子有無異常，有問題的板送修；

　　夾好的電池入HK機時應按掃描的通道插入老化板，不要入錯通道；

　　入爐后應檢查電池barcode與DTS該通道電池barcode是否一致；

　　建化成名時應規范操作，不能輸入過長的化成名，否則不能傳數據；

　　發流程時先根據MI要求導出相應的流程名，檢查流程每一步的設置與MI的要求是否相符，若有出入請聯系PE工程師確認，確認無誤方可發流程；

　　流程發送后應迅速檢查電池電壓及電流大小，若有異常電芯（及時取出，避免電芯燃燒）。

　　化成過程中的異?，F象的處理

　　1.發流程時無電流

　　電芯在剛發流程休眠結束后，立即檢查每個電芯的電流和電壓，對電壓異常偏低或0電壓，電流為0或電流遠低于設定值，檢查是否沒夾好，夾子斷線，夾子虛焊，沒夾好的重新夾好，夾子斷線或虛焊的應立即休眠該電芯將其取出，并在軟件中刪除其電芯編號。

　　對電壓和電流異常偏高，如電壓為4499，電流為2499（1.5A的機器為1499），應立即休眠將該電芯取出，并在軟件中刪除其電芯編號。如果是老化板有問題，挑出送維修房維修，如果是通道有問題，應做好記錄，等待工程師維修。

　　2.發流程后電壓充不上

　　如果電芯在化成過成中出現電壓和電流異常波動，跳躍，或者電流正常，電壓一  直充不上去，應立即休眠該電芯，以免引起燃燒。

　　如果在充電過程中，電壓不升反降，應立即休眠。

　　3.對異常停電處理：

　　打開機器相應的化成名（必須是斷電時機器化成名）；

　　斷電保護；

　　自動搜尋歷史數據；

　　搜尋完畢后對話框自動關閉，查看機器有否采集到實時數據；

　　依次進行其它機器操作。

　　4.過充

　　過度充電和過度放電，將對聚合物鋰電池的正負極造成永久的損壞，從分子層面看，可以直觀的理解，過度放電將導致負極碳過度釋出鋰離子而使得其片層結構出現塌陷，過度充電將把太多的鋰離子硬塞進負極碳結構里去，而使得其中一些鋰離子再也無法釋放出來。
