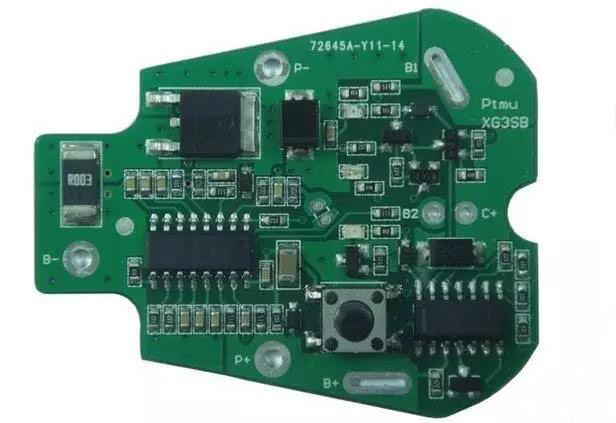

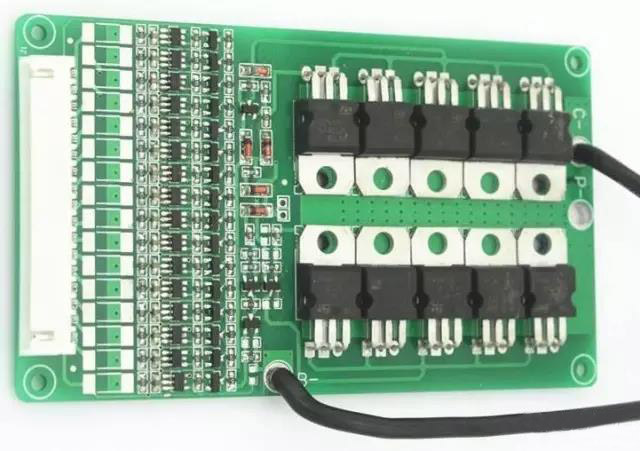

一、聚合物鋰電池保護板主要分為這幾個部分：IC、MOS、電阻、電容、焊盤，有的還包含有FUSE，NTC等電子元器件組成。

二、聚合物鋰電池保護板的主要功能有過充保護、過放保護、過流保護、短路保護、有的還有溫度保護和均衡功能。

三、根據接口的不同保護板可以分為同口、分口（異口）兩種，根據mos管放置的線路位置不同又可分為正極板、負極板兩種，測試之前需要準確判斷這些類型。

四、聚合物鋰電池多串保護板測試儀測試時主要有B-、B1、B2、B3、B4、B....、P-、P+這幾個探頭。如果電池保護板是兩串負極同口保護板，那么我們會(huì )用到B-、B1、B2、B....、P-探頭。分別對應保護板的B-、BM、B+、P-。

五、聚合物鋰電池保護板的過充、過放、過流保護的過程中，它們究竟怎么工作？

過充保護：當我們對電池充電的時候，電池電壓不斷的升高，當保護板檢測到電池電壓達到保護電壓的時候，充電控制腳CO輸出低電平關斷充電MOS管，使充電回路切斷，充電停止，從而保護電池不會(huì )過充。

過放保護：當我們對電池放電的時候，電池電壓不斷的下降，當保護板檢測到電池電壓下降到保護電壓的時候，放電控制腳DO輸出低電平關斷放電MOS管，使放電回路切斷，放電停止，從而保護電池不會(huì )過放。

過流保護：電池包在放電的時候，如果回路中的電流過大，IC的VM腳檢測到電壓達到過流檢測電壓，IC控制放電管腳DO輸出低電平，切斷放電回路，從而保護聚合物鋰電池。

六、單節聚合物鋰電池保護板中的電流在充電情況下和放電情況下的走向是什么？

充電：充電器正極接電池包P+，負極接P-，電流通過P+流向電池正極，再從電池負極流出，經過保護板流向P-，在流向充電器負極；

放電：電流從電池包的P+流向負載（用電器），通過負載后流向P-，再通過保護板流向B-。

七、如何去判斷聚合物鋰電池保護板類型？不同類型測試時候該如何接線？

確定保護板是同口還是異口，一般聚合物鋰電池保護板規格書上有寫，我們還可以觀察保護板，同口只有P-，而異口還會(huì )有C-接口，其次要確定是正極板還是負極板，這個我們要看mos放置的位置，若是放在P-與B-之間則為負極板，若是放在P+與B+之間則為正極板；在測試的時候，對于同口負極板，我們要接上B-、B1、B2、B3、B...、B+、P-，若有C+，C-則C+接B-，C-接P-；對于異口負極板，我們只需要把C-接到保護板C-上即可，其他和同口是一樣；對于同口正極板，我們只需要在負極板的基礎上接上P+即可。

聚合物鋰電池保護板真是太神奇了，聚合物鋰電池保護板介紹。就那么幾個小小的電子元器件組合起來就能對不同類型的電池進行充放電管理保護，所以使用時一定不要損傷元器件喲。
