為什么鋰電池要加保護板？鋰電池廠家這樣回答...

　　為什么鋰電池要加保護板？鋰電池廠家這樣回答...鋰電池被廣泛應用于各類數碼產品之中，試想一下，這些我們隨身攜帶的鋰電產品如果沒有保護功能，隨時有可能會(huì )爆炸...想想都讓人心驚膽顫。不過還好，鋰電池廠家在生產鋰電池的過程中，會(huì )為其增加保護板。

　　鋰電池的保護板，是保護鋰電池用的。鋰電池保護板的作用是對充電電池的電芯進行保護，維持電池充放電過程中的安全穩定，對整個電池電路系統性能起著重要的作用。

　　鋰電池加保護板是因為鋰電池的特性決定的。鋰電池有它的安全放電充電和過流限制，加保護板就是為了防止在用鋰電池的時候這些數值超過安全范圍。通常鋰電池加了保護板之后就會(huì )使電池的電壓控制在這個電壓范圍之內，起到保護鋰電池的作用。

為什么鋰電池要加保護板

　　一旦鋰電池出現過充、過放、短路等情況，都有可能使電池發生危險，甚至報廢，保護板就是起這個保護作用的。當然，如果你在使用的過程中，熟知鋰電池的參數范圍，能確保電池不過充，過放，短路，可以不用保護板。鋰電池在使用過程中，每過充，過放，短路一次，就會(huì )減少電池壽命；如果沒有鋰電池保護板，直接將鋰電池短路，過充，會(huì )使電池起鼓，嚴重時會(huì )發生，漏液，懈壓，爆炸或起火等險情。

　　鋰電池保護板是為了確保安全和鋰電池不被認為過充電和過放電的，因為之前的鋰離子電池過充電、過放電都會(huì )導致電池損壞或者出現爆炸、著火等危險，因此推出鋰離子電池的時候保護板也隨之產生了。近期隨著磷酸鐵鋰電池的出現，號稱磷酸鐵鋰電池不怕過充，不怕過放，因此就隨之出現了不加保護板也可以的論調，但是截至目前還沒有出現公開宣稱不使用保護回路的鋰電池廠家。我們可以理解保護板就是保鏢的作用，保護板是為了確保鋰電池安全的。

　　當然了，如果鋰電池保護板設計不好的話也會(huì )損壞電池，但是保護板的作用是保護電池，防止電池出先安全問題，所以現在還是用著吧，等科學家們真的研究出不怕過充，不怕過放的鋰離子電池的時候再考慮不用保護板吧。

鋰電池保護板的主要功能

　　1.過充保護功能：過充保護功能是指在達到某個電壓（以下稱為過充電檢測電壓）時，禁止由充電器繼續充電。即，將控制過充的MOS管進入關斷狀態，停止充電。

　　2.過放保護功能：過放電保護功能是在鋰電池的電壓變低時，停止對負載放電。將控制過放的MOS管進入關斷狀態，禁止其放電。該過程正好與過充電檢測時的動作相反。

　　3.過流保護功能：過電流保護功能是在消耗大電流時停止對負載的放電，此功能的目的在于保護電池及MOS管，確保鋰電池在工作狀態下的安全性。過電流檢測之后，電池與負載脫離后將恢復到常態，可以再充電或放電。

　　4.短路保護功能：除了控制IC外，電路中還有一個重要元件，就是MOSFET，它在電路中起著開關的作用。由于它直接串接在電池與外部負載之間，因此它的導通阻抗對電池的性能有影響，當選用的MOSFET較好時，其導通阻抗很小，電池包的內阻就小，帶載能力也強，在放電時其消耗的電能也少。當你的電池不小心短路時，保護板會(huì )在幾毫秒內自動關閉，不會(huì )在通電。

　　鋰電池保護板是對串聯鋰電池組的充放電保護；在充滿電時能保證各單體電池之間的電壓差異小于設定值（一般±20mV），實現電池組各單體電池的均充，有效地改善了串聯充電方式下的充電效果；同時檢測電池組中各個單體電池的過壓、欠壓、過流、短路、過溫狀態，保護并延長電池使用壽命；欠壓保護使每一單節電池在放電使用時避免電池因過放電而損壞。

鋰電池保護板技術參數

　　均衡電流：80mA（VCELL=4.20V時）

　　均衡起控點：4.18±0.03V過充門限：4.25±0.05V（4.30±0.05V可選）

　　過放門限：2.90±0.08V（2.40±0.05V可選）

　　過放延時：5mS

　　過放釋放：斷開負載，并且各單體電池電壓均高于過放門限；

　　過流釋放：斷開負載釋放

　　過溫保護：有接口，需安裝可恢復性溫度保護開關；

　　工作電流：15A（根據客戶選擇）

　　靜態功耗：≤0.5mA

　　短路保護功能：能保護，斷開負載可自恢復。

　　主要功能：過充保護功能，過放保護功能，短路保護功能，過流保護功能，過溫保護功能，均衡保護功能。

鋰電池保護板原理

　　鋰電池的保護功能通常由保護電路板和PTC等電流器件協同完成，保護板是由電子電路組成，在-40℃至+85℃的環境下時刻準確的監視電芯的電壓和充放回路的電流，及時控制電流回路的通斷；PTC在高溫環境下防止電池發生惡劣的損壞。

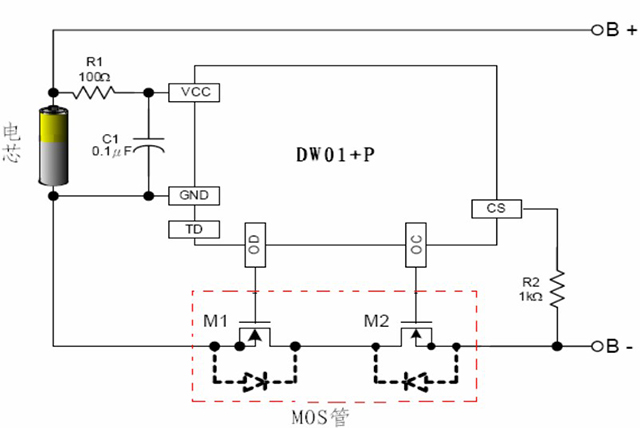

　　普通鋰電池保護板通常包括控制IC、MOS開關、電阻、電容及輔助器件FUSE、PTC、NTC、ID、存儲器等。其中控制IC，在一切正常的情況下控制MOS開關導通，使電芯與外電路導通，而當電芯電壓或回路電流超過規定值時，它立刻控制MOS開關關斷，保護電芯的安全。

　　在鋰電池保護板正常的情況下，Vdd為高電平，Vss，VM為低電平，DO、CO為高電平，當Vdd，Vss，VM任何一項參數變換時，DO或CO端的電平將發生變化。

　　1.過充電檢出電壓：在通常狀態下，Vdd逐漸提升至CO端由高電平變?yōu)榈碗娖綍r(shí)VDD-VSS間電壓。

　　2.過充電解除電壓：在充電狀態下，Vdd逐漸降低至CO端由低電平變?yōu)楦唠娖綍r(shí)VDD-VSS間電壓。

　　3.過放電檢出電壓：通常狀態下，Vdd逐漸降低至DO端由高電平變?yōu)榈碗娖綍r(shí)VDD-VSS間電壓。

　　4.過放電解除電壓：在過放電狀態下，Vdd逐漸上升到DO端由低電平變?yōu)楦唠娖綍r(shí)VDD-VSS間電壓。

　　5.過電流1檢出電壓：在通常狀態下，VM逐漸升至DO由高電平變?yōu)榈碗娖綍r(shí)VM-VSS間電壓。

　　6.過電流2檢出電壓：在通常狀態下，VM從OV起以1ms以上4ms以下的速度升到DO端由高電平變?yōu)榈碗娖綍r(shí)VM-VSS間電壓。

　　7.負載短路檢出電壓：在通常狀態下，VM以OV起以1μS以上50μS以下的速度升至DO端由高電平變?yōu)榈碗娖綍r(shí)VM-VSS間電壓。

　　8.充電器檢出電壓：在過放電狀態下，VM以OV逐漸下降至DO由低電平變?yōu)樽優楦唠娖綍r(shí)VM-VSS間電壓。

　　9.通常工作時消耗電流：在通常狀態下，流以VDD端子的電流（IDD）即為通常工作時消耗電流。

　　10.過放電消耗電流：在放電狀態下，流經VDD端子的電流（IDD）即為過流放電消耗電流。

鋰電池保護板市場容量

鋰電池保護板全球市場容量約100KK/M

　?、貯級市場（ 40KK/M ）

　　注：A級市場的保護IC主要的生產商有精工、理光、美之美；MOSFET

　　主要的生產商有三洋、AO；

　?、贐級市場（ 40KK/M ）

　　注： B級市場的保護IC主要的生產商有富晶、新德、中星微；MOSFET主要的生產商有三合微、華瑞、南海、喧昶、茂達；

　?、跜級市場（20KK/M ）

　　注： C級市場的保護IC主要的生產商有士蘭、黑森林、金微科；

　　MOSFET主要的生產商有珠海南科、黑森林、金微科。

　　鋰電池保護板的重要性絲毫不比鋰電池的重要性低，鋰電池是所有電子設備的能量來源，那么鋰電池保護板則是保證這些能量的安全傳遞的一個使者。有效地改善了串聯充電方式下的充電效果。同時檢測電池組中各個單體電池的過壓、欠壓、過流、短路、過溫狀態，保護并延長電池使用壽命。
