聚合物電池會(huì )爆炸嗎？聚合物電池爆炸燃燒的條件

　　聚合物電池會(huì )爆炸嗎？聚合物電池爆炸燃燒的條件。聚合物電池與我們常見(jiàn)的液態(tài)鋰電池的金屬外殼有所區別，其外包裝采用的是鋁塑包裝，聚合物電池內部存在隱患時(shí)，外部包裝會(huì )變形故障，不會(huì )輕易爆炸。

聚合物電池爆炸燃燒的條件

　　那么是什么導致的聚合物電池爆炸或者燃燒呢？聚合物電池爆炸或者燃燒，均是由于電芯內部發(fā)生了劇烈得化學(xué)反應，產(chǎn)生大量的熱量與氣體所導致的外包裝被“撐爆”，要促使電芯內部發(fā)生劇烈的化學(xué)反應，出現這些反應必須具備一些必要的外部條件：

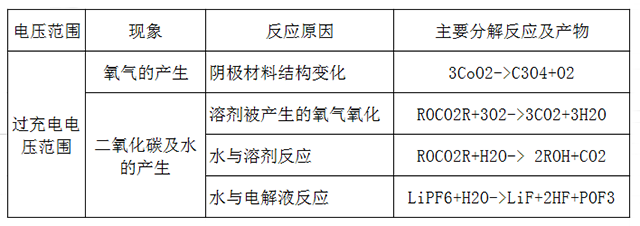

　　一、聚合物電池被嚴重過(guò)充，鋰離子電池的化學(xué)系統決定了當電芯被過(guò)充電后，電池內部的LiCoO2變成Co3O4, Co3O4是很強的氧化劑，可與電解質(zhì)反應產(chǎn)生氣體（O2）。氧氣繼續與電解質(zhì)反應產(chǎn)生水（H2O），水又可繼續與Li、電解質(zhì)反應。。。如此循環(huán)電池內部會(huì )產(chǎn)生熱量與大量的氣體， 這種反應會(huì )隨著(zhù)電壓的不斷升高而加劇，一般來(lái)講，電池電壓超過(guò)4.2V時(shí)，即有這種反應發(fā)生，電壓達到接近5V時(shí)，隨著(zhù)內部溫度的升高及氣體壓力作用，大部分電池會(huì )由于內部短路等原因發(fā)生燃燒（聚合物電池）或爆炸（液態(tài)硬包裝）。 具體反應過(guò)程如下：

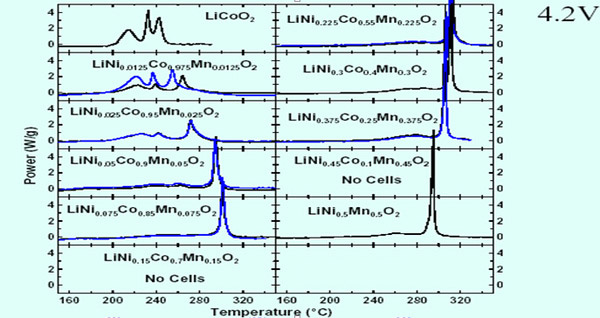

　　二、聚合物電池過(guò)熱，當電池過(guò)熱時(shí)，電解液會(huì )汽化，同時(shí)還會(huì )分解，內部壓力增大，電池內部的隔離膜可能熔解導致短路引起燃燒， 同時(shí)陰極材料在充滿(mǎn)電時(shí)，在一定溫度下，會(huì )發(fā)生自催化反應，出現燃燒。電池電壓越高，抗高溫的時(shí)間就越短。下圖為不同材料的焦耳熱特性曲線(xiàn)：

　　三、聚合物電池短路，電池在滿(mǎn)充狀態(tài)下，被突然短路，此極有可能引起電芯出現安全事故，導致聚合物電池短路的兩種情況：

　?、匐姵赝獠慷搪?， 對于液態(tài)硬包裝電芯，由于電芯溫度升高，內部電解液分解及汽化，可能導致電芯內部壓力太大而出現爆炸，同時(shí)部分電芯由于其他各種原因，內部壓力原本已經(jīng)很大，在短路高溫的作用下，電芯也可能爆炸。 對于軟包裝的電芯，在外短路的作用下，將會(huì )鼓脹，或裂開(kāi)。

　?、陔姵貎炔慷搪?， 電芯在滿(mǎn)充電狀態(tài)下，由于各種原因，電芯內部的陰陽(yáng)極短路時(shí)，溫度劇烈升高，引發(fā)電芯內部產(chǎn)生劇烈反應。此時(shí)，如果是硬殼包裝的電芯將出現爆炸，而軟包裝的電芯將出現燃燒現象。

如何解決？

　　針對上述聚合物電池爆炸幾個(gè)方面的問(wèn)題，目前主要采取保護板、PTC、專(zhuān)用充電器以及保險絲等方法對電池電芯進(jìn)行保護。 其中保護板是對電芯的過(guò)充、過(guò)放及過(guò)流進(jìn)行一級保護，PTC則是在電芯過(guò)熱時(shí)短路大電流情況下截止電流對電芯進(jìn)行二級保護，專(zhuān)用充電器則是對電芯的充電電流及電壓進(jìn)行限制，而保險絲目前使用較少，其主要作用是在電芯電壓或電流出現異常時(shí)徹底截斷電芯與外電路的連接，從而確保電芯不會(huì )被再次使用，以保證電芯不會(huì )出現嚴重的安全事故。

本文鏈接：http://www.xiutv647.com{dede:field.arcurl/}

諾信新聞,諾信公司新聞,鋰電池行業(yè)新聞,展會(huì )新聞
