鋰電池廠家解析：鋰電池充放電理論及電量計算法設計

　　鋰電池廠家解析：鋰電池充放電理論及電量計算法設計。鋰電池是21世紀發展的理想能源，受到人們廣泛的關注。在近幾年中，鋰電池廠家們對鋰電池商業化生產成功，不僅給UPS、移動電源、移動通訊設備、無人機、軍事領域、航空航天領域的應用帶來了實質進展，更以新能源汽車為首的汽車行業大力發展綠色便捷出行，進一步提升了鋰電池的應用。

一、鋰離子電池介紹

1.荷電狀態 (State-Of-Charge；SOC)

　　荷電狀態可定義為鋰電池中可用電能的狀態，通常以百分比來表示。因為可用電能會(huì )因充放電電流，溫度及老化現象而有不同，所以荷電狀態的定義也區分為兩種：絕對荷電狀態(Absolute State-Of-Charge；ASOC)及相對荷電狀態(Relative State-Of-Charge；RSOC)。通常相對荷電狀態的范圍是 0% - 100%，而電池完全充電時是 100%，完全放電時是 0%。絕對荷電狀態則是一個當電池制造完成時，根據所設計的固定容量值所計算出來的的參考值。一個全新完全充電電池的絕對荷電狀態是100%；而老化的電池即便完全充電，在不同充放電情況中也無法到100%。

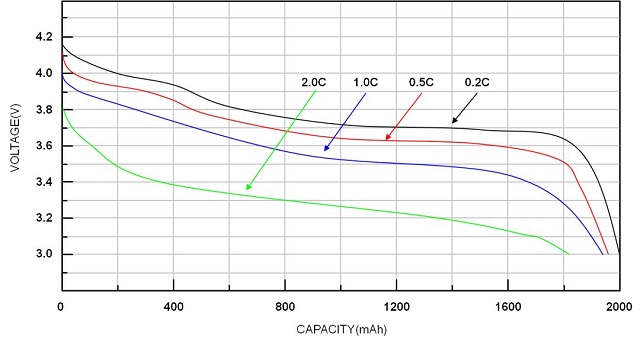

　　下圖顯示不同放電率下電壓與電池容量的關系。放電率愈高，電池容量愈低。溫度低時，電池容量也會(huì )降低。

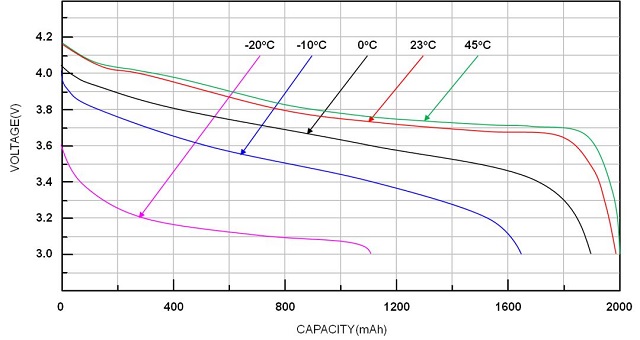

圖一、不同放電率及溫度下電壓與容量之關系

2.最高充電電壓 (Max Charging Voltage)

　　最高充電電壓和電池的化學成分與特性有關。鋰電池的充電電壓通常是4.2V 和 4.35V，而若陰極、陽極材料不同電壓值也會(huì )有所不同。

3.完全充電 (Fully Charged)

　　當電池電壓與最高充電電壓差小于100mV，且充電電流降低至C/10，電池可視為完全充電。電池特性不同，完全充電條件也有所不同。

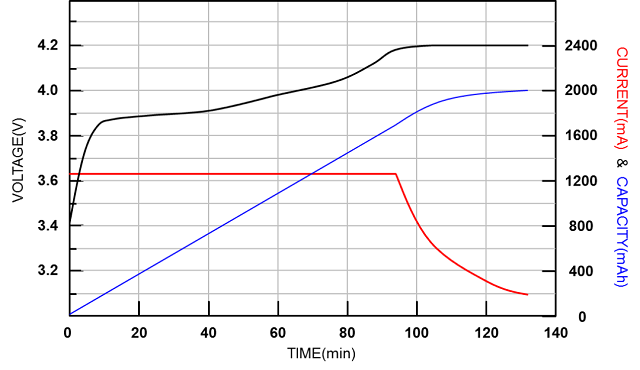

　　下圖所顯示為一典型的鋰電池充電特性曲線。當電池電壓等于最高充電電壓，且充電電流降低至C/10，電池即視為完全充電。

圖二、鋰電池充電特性曲線

4.最低放電電壓 (Mini Discharging Voltage)

　　最低放電電壓可用截止放電電壓來定義，通常即是荷電狀態為0%時的電壓。此電壓值不是一固定值，而是隨著負載、溫度、老化程度或其他而改變。

5.完全放電 (Fully Discharge)

　　當電池電壓小于或等于最低放電電壓時，可稱為完全放電。

6.充放電率 (C-Rate)

　　充放電率是充放電電流相對于電池容量的一種表示。例如，若用1C來放電一小時之后，理想的話，電池就會(huì )完全放電。不同充放電率會(huì )造成不同的可用容量。通常，充放電率愈大，可用容量愈小。

7.循環壽命

　　循環次數是當一個電池所經歷完整充放電的次數，是可由實際放電容量與設計容量來估計。每當累積的放電容量等于設計容量時，則循環次數一次。通常在500次充放電循環后，完全充電的電池容量約會(huì )下降10% ~ 20%。

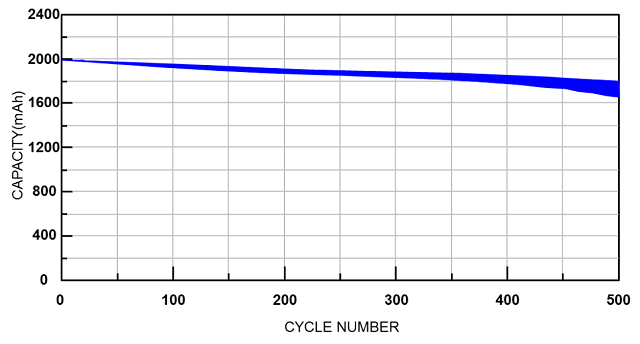

圖三、循環次數與電池容量的關系

8.自放電 (Self-Discharge)

　　所有電池的自放電都會(huì )隨著溫度上升而增加。自放電基本上不是制造上的瑕疵，而是電池本身特性。然而制造過程中不當的處理也會(huì )造成自放電的增加。通常電池溫度每增加10°C，自放電率即倍增。鋰離子電池每個月自放電量約為1~2%，而各類鎳系電池則為每月10~15%自放電量。

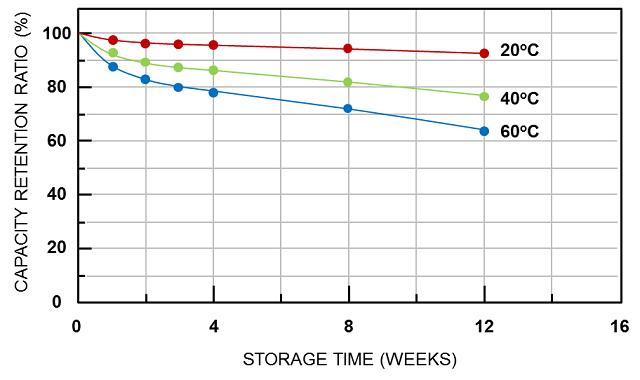

圖四、鋰電池自放電率在不同溫度下的表現


二、鋰電池電量計簡介

1.電量計功能簡介

　　電池管理可視為是電源管理的一部分。電池管理中，電量計是負責估計電池容量。其基本功能為監測電壓，充電/放電電流和電池溫度，并估計電池荷電狀態(SOC)及電池的完全充電容量（FCC）。有兩種典型估計電池荷電狀態的方法：開路電壓法（OCV）和庫侖計量法。另一種方法是由RICHTEK所設計的動態電壓算法。

2.開路電壓法

　　用開路電壓法的電量計，其實現方法較容易，可借著開路電壓對應荷電狀態查表而得到。開路電壓的假設條件是電池休息約超過30分鐘時的電池端電壓。

　　不同的負載，溫度，及電池老化情況下，電池電壓曲線也會(huì )有所不同。所以一個固定的開路電壓表無法完全代表荷電狀態；不能單靠查表來估計荷電狀態。換言之，荷電狀態若只靠查表來估計，誤差將會(huì )很大。

　　下圖顯示同樣的電池電壓分別在充放電之下，透過開路電壓法所查得的荷電狀態差異很大。

圖五、充、放電情況下的電池電壓

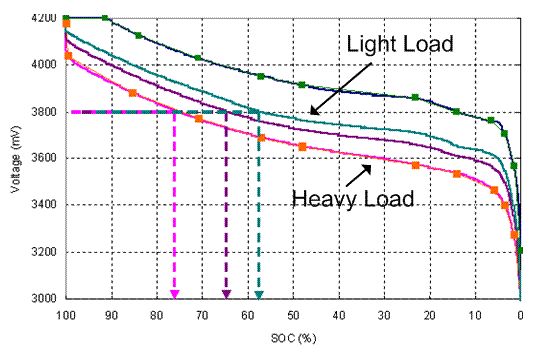

　　下圖可知，放電時不同負載之下，荷電狀態的差異也是很大。所以基本上，開路電壓法只適合對荷電狀態準確性要求低的系統，像汽車使用鉛酸電池或不間斷電源等。

圖六、放電時不同負載之下的電池電壓

3.庫侖計量法

　　庫侖計量法的操作原理是在電池的充電/放電路徑上的連接一個檢測電阻。ADC量測在檢測電阻上的電壓，轉換成電池正在充電或放電的電流值。實時計數器（RTC）則提供把該電流值對時間作積分，從而得知流過多少庫倫。

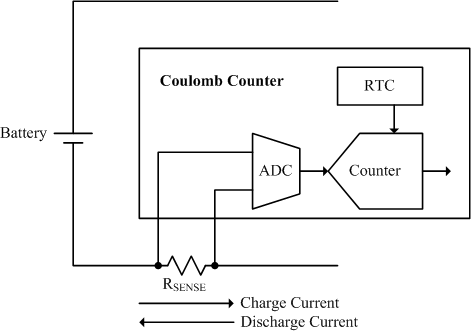

圖七、庫倫計量法基本工作方式

　　庫侖計量法可精確計算出充電或放電過程中實時的荷電狀態。藉由充電庫侖計數器和放電庫侖計數器，它可計算剩余電容量 (RM)及完全充電容量(FCC)。同時也可用剩余電容量(RM) 及完全充電容量 (FCC) 來計算出荷電狀態，即 (SOC = RM / FCC)。此外，它還可預估剩余時間，如電力耗竭(TTE)和電力充滿(TTF)。

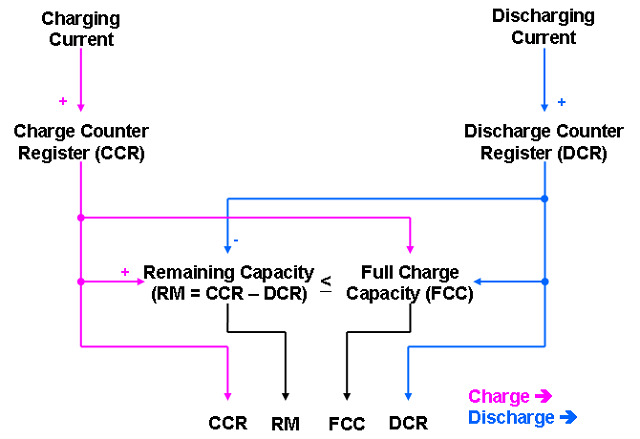

圖八、庫倫計量法的計算公式

　　主要有兩個因素造成庫倫計量法準確度偏差。第一是電流感測及ADC量測中偏移誤差的累積。雖然以目前的技術此量測的誤差還算小，但若沒有消除它的好方法，則此誤差會(huì )隨時間增加而增加。下圖顯示了在實際應用中，如果時間持續中的未有任何的修正，則累積的誤差是無上限的。

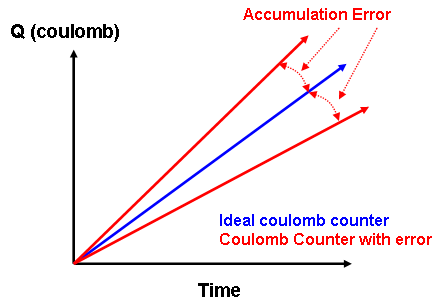

圖九、庫倫計量法的累積誤差

　　為消除累積誤差，在正常的電池操作中有三個可能可使用的時間點：充電結束（EOC），放電結束（EOD）和休息（Relax）。充電結束條件達到表示電池已充滿電且荷電狀態（SOC）應為100%。放電結束條件則表示電池已完全放電，且荷電狀態(SOC)應該為0％；它可以是一個絕對的電壓值或者是隨負載而改變。達到休息狀態時，則是電池旣沒有充電也沒有放電，而且保持這種狀態很長一段時間。若使用者想用電池休息狀態來作庫侖計量法的誤差修正，則此時必須搭配開路電壓表。下圖顯示了在上述狀態下的荷電狀態誤差是可以被修正的。

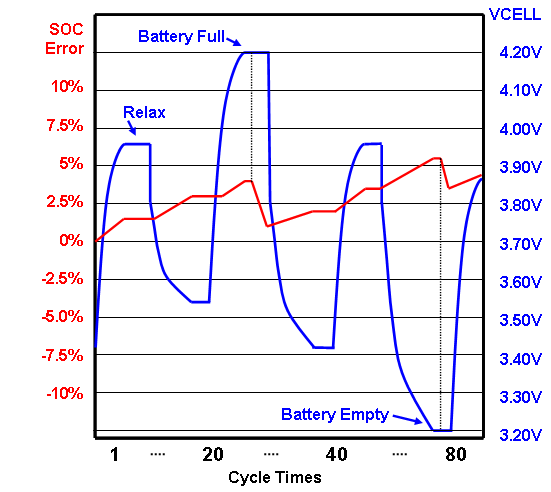

圖十、消除庫侖計量法累積誤差的條件

　　造成庫倫計量法準確度偏差的第二主要因素是完全充電容量(FCC)誤差，它是由電池設計容量的值和電池真正的完全充電容量的差異。完全充電容量(FCC) 會(huì )受到溫度，老化，負載等因素影響。所以，完全充電容量的再學習和補償方法對庫侖計量法是非常關鍵重要的。下圖顯示了當完全充電容量被高估和被低估時，荷電狀態誤差的趨勢現象。

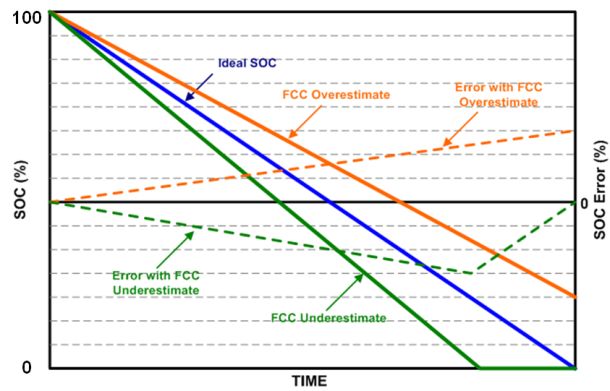

圖十一、完全充電容量被高估和被低估時，誤差的趨勢

4.動態電壓算法電量計

　　動態電壓算法電量計僅根據電池電壓即可計算鋰電池的荷電狀態。此法是根據電池電壓和電池的開路電壓之間的差值，來估計荷電狀態的遞增量或遞減量。動態電壓的信息可以有效地仿真鋰電池的行為，進而決定荷電狀態SOC(%)，但此方法并不能估計電池容量值（mAh）。

　　它的計算方式是根據電池電壓和開路電壓之間的動態差異，借著使用迭代算法來計算每次增加或減少的荷電狀態，以估計荷電狀態。相較于庫侖計量法電量計的解決方案，動態電壓算法電量計不會(huì )隨時間和電流累積誤差。庫侖計量法電量計通常會(huì )因為電流感測誤差及電池自放電而造成荷電狀態估計不準。即使電流感測誤差非常小，庫侖計數器卻會(huì )持續累積誤差，而所累積的誤差只有在完全充電或完全放電才能消除。

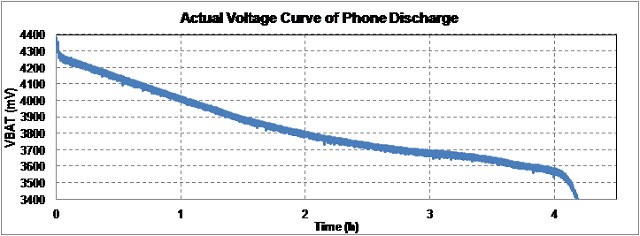

　　動態電壓算法電量計僅由電壓信息來估計電池的荷電狀態；因為它不是由電池的電流信息來估計，所以不會(huì )累積誤差。若要提高荷電狀態的精確度，動態電壓算法需要用實際的裝置，根據它在完全充電和完全放電的情況下，由實際的電池電壓曲線來調整出一優化的算法的參數。

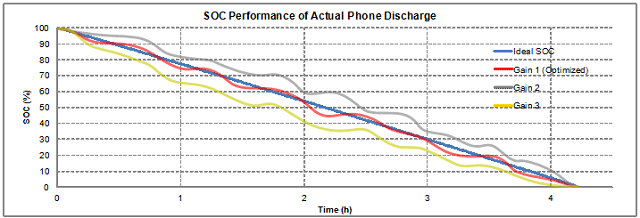

圖十二、動態電壓算法電量計和增益優化的表現

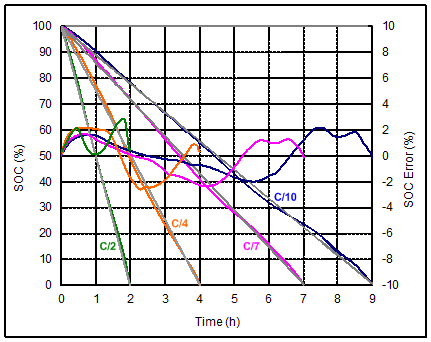

　　下面是動態電壓算法在不同放電速率條件下，荷電狀態的表現。由圖可知，它的荷電狀態精確度良好。不論是在C/2，C/4，C/7和C/10等的放電條件下，此法整體的荷電狀態誤差都小于3％。

圖十三、不同的放電速率條件下，動態電壓算法的荷電狀態的表現

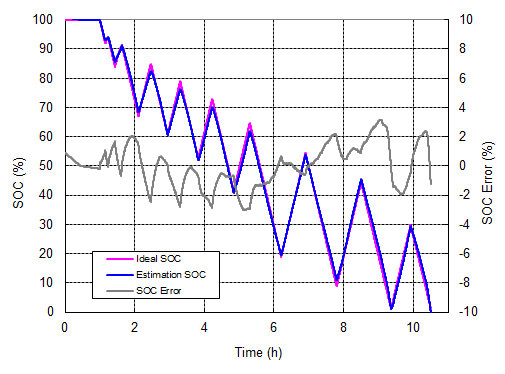

　　下圖顯示在電池短充短放情況下，荷電狀態的表現。荷電狀態誤差仍然很小，且最大誤差僅有3%。

圖十四、在電池短充短放的情況，動態電壓算法的荷電狀態的表現

　　相較于庫侖計量法電量計通常會(huì )因為電流感測誤差及鋰電池自放電而造成荷電狀態的不準的情形，動態電壓算法它不會(huì )隨時間和電流累積誤差，這是一個大優點。因為沒有充/放電電流的信息，動態電壓算法在短期精確度上較差，且反應時間較慢。此外，它也無法估計完全充電容量。然而，它在長期精確度上卻表現良好，因為電池電壓最終會(huì )直接反應它的荷電狀態。
